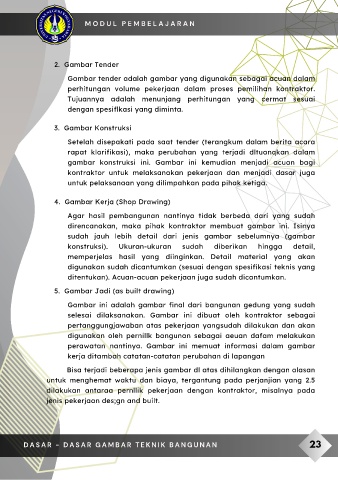

2. Gambar Tender

Gambar tender adalah gambar yang digunakan sebagai acuan dalam

perhitungan volume pekerjaan dalam proses pemilihan kontraktor.
Tujuannya adalah menunjang perhitungan yang cermat sesuai
dengan spesiflkasi yang diminta.

3. Gambar Konstruksi

Setelah disepakati pada saat tender (terangkum dalam berita acara

rapat klarifikasi), maka perubahan yang terjadi dltuanqkan dalam
gambar konstruksi ini. Gambar ini kemudian menjadi acuan bagi
kontraktor untuk melaksanakan pekerjaan dan menjadi dasar juga
untuk pelaksanaan yang dilimpahkan pada pihak ketiga.

4. Gambar Kerja (Shop Drawing)

Agar hasil pembangunan nantinya tidak berbeda dari yang sudah
direncanakan, maka pihak kontraktor membuat gambar ini. Isinya
sudah jauh lebih detail dari jenis gambar sebelumnya (gambar
konstruksi). Ukuran-ukuran sudah diberikan hingga detail,
memperjelas hasil yang diinginkan. Detail material yang akan

digunakan sudah dicantumkan (sesuai dengan spesifikasi teknis yang
ditentukan). Acuan-acuan pekerjaan juga sudah dicantumkan.

5. Gambar Jadi (as built drawing)

Gambar ini adalah gambar final dari bangunan gedung yang sudah
selesai dilaksanakan. Gambar ini dibuat oleh kontraktor sebagai

pertanggungjawaban atas pekerjaan yangsudah dilakukan dan akan
digunakan oleh pernillk bangunan sebagai aeuan dafam melakukan
perawatan nantinya. Gambar ini memuat informasi dalam gambar
kerja ditambah catatan-catatan perubahan di lapangan

Bisa terjadi beberapa jenis gambar dl atas dihilangkan dengan alasan

untuk menghemat waktu dan biaya, tergantung pada perjanjian yang 2.5
dilakukan antaraa pernllik pekerjaan dengan kontraktor, misalnya pada
jenis pekerjaan des;gn and built.
