M O D U L P E M B E L A J A R A N

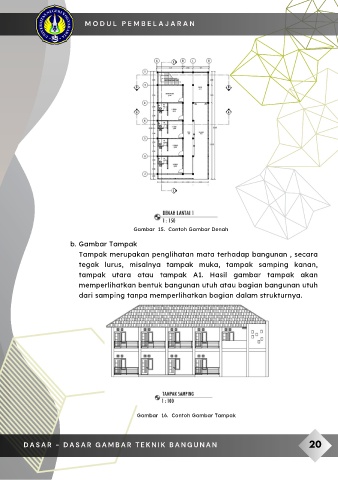

Gambar 15. Contoh Gambar Denah

b. Gambar Tampak
Tampak merupakan penglihatan mata terhadap bangunan , secara
tegak lurus, misalnya tampak muka, tampak samping kanan,
tampak utara atau tampak A1. Hasil gambar tampak akan

memperlihatkan bentuk bangunan utuh atau bagian bangunan utuh
dari samping tanpa memperlihatkan bagian dalam strukturnya.

Gambar 16. Contoh Gambar Tampak

D A S A R - D A S A R G A M B A R T E K N I K B A N G U N A N 20
