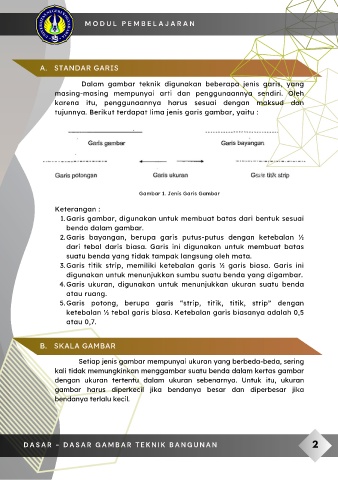

M O D U L P E M B E L A J A R A N

A. STANDAR GARIS

Dalam gambar teknik digunakan beberapa jenis garis, yang
masing-masing mempunyai arti dan penggunaannya sendiri. Oleh
karena itu, penggunaannya harus sesuai dengan maksud dan
tujunnya. Berikut terdapat lima jenis garis gambar, yaitu :

Gambar 1. Jenis Garis Gambar

Keterangan :
1. Garis gambar, digunakan untuk membuat batas dari bentuk sesuai
benda dalam gambar.
2. Garis bayangan, berupa garis putus-putus dengan ketebalan ½
dari tebal daris biasa. Garis ini digunakan untuk membuat batas
suatu benda yang tidak tampak langsung oleh mata.
3. Garis titik strip, memiliki ketebalan garis ½ garis biasa. Garis ini
digunakan untuk menunjukkan sumbu suatu benda yang digambar.
4. Garis ukuran, digunakan untuk menunjukkan ukuran suatu benda

atau ruang.
5. Garis potong, berupa garis “strip, titik, titik, strip” dengan
ketebalan ½ tebal garis biasa. Ketebalan garis biasanya adalah 0,5
atau 0,7.

B. SKALA GAMBAR

Setiap jenis gambar mempunyai ukuran yang berbeda-beda, sering
kali tidak memungkinkan menggambar suatu benda dalam kertas gambar
dengan ukuran tertentu dalam ukuran sebenarnya. Untuk itu, ukuran
gambar harus diperkecil jika bendanya besar dan diperbesar jika
bendanya terlalu kecil.
