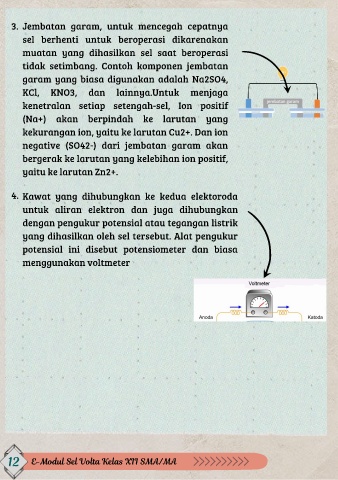

3. Jembatan garam, untuk mencegah cepatnya
sel berhenti untuk beroperasi dikarenakan
muatan yang dihasilkan sel saat beroperasi
tidak setimbang. Contoh komponen jembatan
garam yang biasa digunakan adalah Na2SO4,
KCl, KNO3, dan lainnya.Untuk menjaga
kenetralan setiap setengah-sel, Ion positif
(Na+) akan berpindah ke larutan yang
kekurangan ion, yaitu ke larutan Cu2+. Dan ion
negative (SO42-) dari jembatan garam akan
bergerak ke larutan yang kelebihan ion positif,
yaitu ke larutan Zn2+.
4. Kawat yang dihubungkan ke kedua elektoroda
untuk aliran elektron dan juga dihubungkan
dengan pengukur potensial atau tegangan listrik
yang dihasilkan oleh sel tersebut. Alat pengukur
potensial ini disebut potensiometer dan biasa
menggunakan voltmeter
