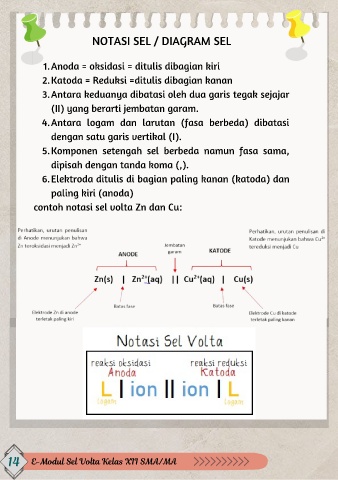

NOTASI SEL / DIAGRAM SEL




                1. Anoda = oksidasi = ditulis dibagian kiri

                2. Katoda = Reduksi =ditulis dibagian kanan

                3. Antara keduanya dibatasi oleh dua garis tegak sejajar


                   (II) yang berarti jembatan garam.

                4. Antara  logam  dan  larutan  (fasa  berbeda)  dibatasi

                   dengan satu garis vertikal (I).

                5. Komponen  setengah  sel  berbeda  namun  fasa  sama,

                   dipisah dengan tanda koma (,).

                6. Elektroda ditulis di bagian paling kanan (katoda) dan

                   paling kiri (anoda)

             contoh notasi sel volta Zn dan Cu:
