Besaran seperti ini disebut arus dan tegangan bolak-balik e-library SMAN 1 Pringgabaya
e-library SMAN 1 Pringgabaya
e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya

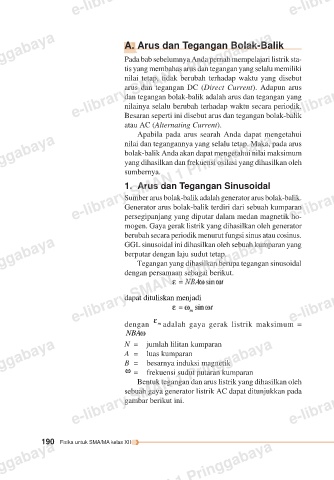

A. Arus dan Tegangan Bolak-Balik
Pada bab sebelumnya Anda pernah mempelajari listrik sta-
tis yang membahas arus dan tegangan yang selalu memiliki
nilai tetap, tidak berubah terhadap waktu yang disebut
arus dan tegangan DC (Direct Current). Adapun arus
dan tegangan bolak-balik adalah arus dan tegangan yang
nilainya selalu berubah terhadap waktu secara periodik.
atau AC (Alternating Current).
Apabila pada arus searah Anda dapat mengetahui
e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya
persegipanjang yang diputar dalam medan magnetik ho- e-library SMAN 1 Pringgabaya
nilai dan tegangannya yang selalu tetap. Maka, pada arus
bolak-balik Anda akan dapat mengetahui nilai maksimum
yang dihasilkan dan frekuensi osilasi yang dihasilkan oleh
sumbernya.
1. Arus dan Tegangan Sinusoidal
Sumber arus bolak-balik adalah generator arus bolak-balik.
Generator arus bolak-balik terdiri dari sebuah kumparan
mogen. Gaya gerak listrik yang dihasilkan oleh generator
berubah secara periodik menurut fungsi sinus atau cosinus.
e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya
GGL sinusoidal ini dihasilkan oleh sebuah kumparan yang
berputar dengan laju sudut tetap.
Tegangan yang dihasilkan berupa tegangan sinusoidal
dengan persamaan sebagai berikut.
dapat dituliskan menjadi
dengan E m adalah gaya gerak listrik maksimum =
NBAW
e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya
N = jumlah lilitan kumparan
A = luas kumparan
B = besarnya induksi magnetik
W
= frekuensi sudut putaran kumparan
Bentuk tegangan dan arus listrik yang dihasilkan oleh
sebuah gaya generator listrik AC dapat ditunjukkan pada
gambar berikut ini.
190
