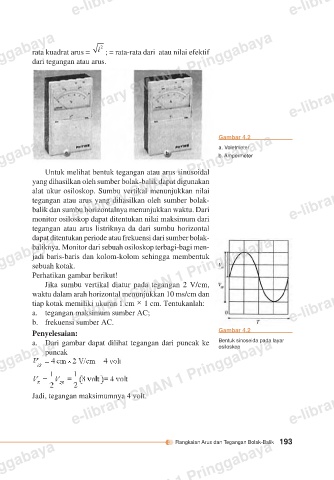

; = rata-rata dari atau nilai efektif
rata kuadrat arus =
dari tegangan atau arus.

e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya
Gambar 4.2
a. Voletmeter
b. Ampermeter

Untuk melihat bentuk tegangan atau arus sinusoidal
yang dihasilkan oleh sumber bolak-balik dapat digunakan
alat ukur osiloskop. Sumbu vertikal menunjukkan nilai
tegangan atau arus yang dihasilkan oleh sumber bolak-
balik dan sumbu horizontalnya menunjukkan waktu. Dari
monitor osiloskop dapat ditentukan nilai maksimum dari
tegangan atau arus listriknya da dari sumbu horizontal
dapat ditentukan periode atau frekuensi dari sumber bolak-
e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya
baliknya. Monitor dari sebuah osiloskop terbagi-bagi men-
jadi baris-baris dan kolom-kolom sehingga membentuk
sebuah kotak.
Perhatikan gambar berikut!
Jika sumbu vertikal diatur pada tegangan 2 V/cm,
waktu dalam arah horizontal menunjukkan 10 ms/cm dan
×
tiap kotak memiliki ukuran 1 cm 1 cm. Tentukanlah:
a. tegangan maksimum sumber AC;
b. frekuensi sumber AC.
Penyelesaian: Gambar 4.2
Bentuk sinoseida pada layar
e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya e-library SMAN 1 Pringgabaya
a. Dari gambar dapat dilihat tegangan dari puncak ke
osiloskop
puncak

Jadi, tegangan maksimumnya 4 volt.

Rangkaian Arus dan Tegangan Bolak-Balik
