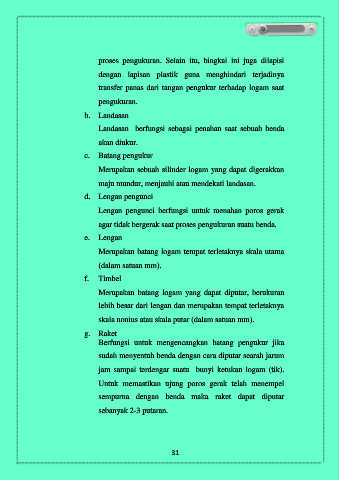

proses pengukuran. Selain itu, bingkai ini juga dilapisi
dengan lapisan plastik guna menghindari terjadinya
transfer panas dari tangan pengukur terhadap logam saat
pengukuran.
b. Landasan
Landasan berfungsi sebagai penahan saat sebuah benda
akan diukur.
c. Batang pengukur
Merupakan sebuah silinder logam yang dapat digerakkan
maju mundur, menjauhi atau mendekati landasan.
d. Lengan pengunci
Lengan pengunci berfungsi untuk menahan poros gerak
agar tidak bergerak saat proses pengukuran suatu benda.
e. Lengan
Merupakan batang logam tempat terletaknya skala utama
(dalam satuan mm).
f. Timbel
Merupakan batang logam yang dapat diputar, berukuran
lebih besar dari lengan dan merupakan tempat terletaknya
skala nonius atau skala putar (dalam satuan mm).
g. Raket
Berfungsi untuk mengencangkan batang pengukur jika
sudah menyentuh benda dengan cara diputar searah jarum
jam sampai terdengar suatu bunyi ketukan logam (tik).
Untuk memastikan ujung poros gerak telah menempel
sempurna dengan benda maka raket dapat diputar
sebanyak 2-3 putaran.
