Adapun kegunaan dari jangka sorong untuk mengukur
besaran-besaran panjang antara lain:
a. Diameter dalam sebuah silinder, yaitu rahang belakang
dimasukkan ke dalam silinder, nonius digeser sehingga
pinggir-pinggir rahang tetap bersinggungan dinding
dalam silinder.
b. Panjang, tebal dan diameter luar, yaitu benda yang
diukur diletakkan antara rahang geser dengan rahang
tetap.
c. Kedalaman lubang benda, pengukuran dilakukan dengan
memasukkan ujung bagian tangkai yang bergerak ke
dalam lubang benda kemudian nonius digeser sehingga
ujung tangkai ini mengenai dasar lubang.
Berikut ini adalah bagian-bagian jangka sorong versi
analog:

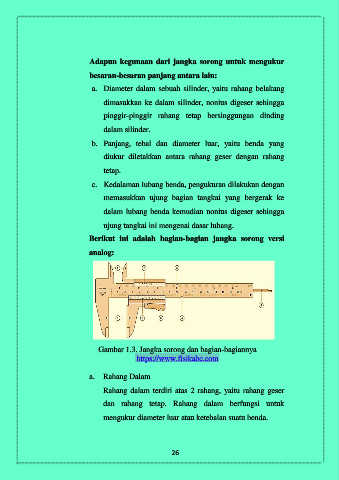

Gambar 1.3. Jangka sorong dan bagian-bagiannya
https://www.fisikabc.com
a. Rahang Dalam
Rahang dalam terdiri atas 2 rahang, yaitu rahang geser
dan rahang tetap. Rahang dalam berfungsi untuk
mengukur diameter luar atau ketebalan suatu benda.
