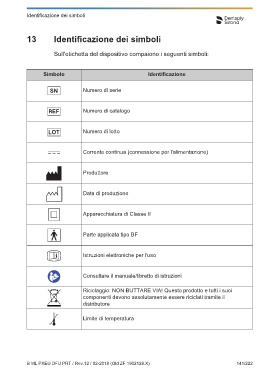

Identificazione dei simboli
Caratteristiche tecniche #25269-EYAL - 25269-EYAL.1.1 | 5 - B | 18-05-15 | 13:52:38 | SR:-- | Black 25269-EYAL - 25269-EYAL.1.1 | 5 - B | 18-05-15 | 13:52:38 | SR:-- | Yellow 25269-EYAL - 25269-EYAL.1.1 | 5 - B | 18-05-15 | 13:52:38 | SR:-- | Magenta 25269-EYAL - 25269-EYAL.1.1 | 5 - B | 18-05-15 | 13:52:38 | SR:-- | Cyan #

8 Caratteristiche tecniche 13 Identificazione dei simboli

Il Propex Pixi™ è conforme alle norme IEC 60601-1 Safety e Sull'etichetta del dispositivo compaiono i seguenti simboli:
IEC 60601-1-2 EMC (compatibilità elettromagnetica).

Simbolo Identificazione
Il localizzatore d'apice elettronico Propex Pixi™ appartiene alla seguente
categoria di dispositivi medici: SN Numero di serie
• apparecchi alimentati internamente (batteria ricaricabile AAA NiMH
1.2V 1000mAh);
• parti applicate tipo BF; Numero di catalogo
• non adatto all'utilizzo in presenza di miscele di gas anestetico
infiammabili con aria, ossigeno o protossido di azoto;
• funzionamento continuo; Numero di lotto
• ingresso di liquidi – non protetto;
• condizioni ambientali durante il magazzinaggio/trasporto:
- temperatura: -20°C - +60°C; Corrente continua (connessione per l'alimentazione)
- umidità relativa: 10% - 90%, senza condensa;
- pressione atmosferica: 106 kPa - 19 kPa.
• condizioni ambientali durante l'uso del dispositivo: Produttore
- temperatura: 10°C - +40°C;
- umidità relativa: 10% - 90%, senza condensa; Data di produzione
- pressione atmosferica: 106 kPa - 70 kPa.

Specifiche: Apparecchiatura di Classe II
Dimensioni 66 x 55 x 18 mm
Peso 55 g. Parte applicata tipo BF
Tipo di schermo LED a colori
Alimentazione Batteria ricaricabile AAA NiMH 1.2V 1000mAh Istruzioni elettroniche per l'uso
Caricatore a Input: 100-240 V AC ~ 50-60 Hz
commutazione; Output: 6V DC ± 5%, 1000 mA
Consultare il manuale/libretto di istruzioni
9 Codice di errore
Riciclaggio: NON BUTTARE VIA! Questo prodotto e tutti i suoi
Nessuno. componenti devono assolutamente essere riciclati tramite il
distributore

Limite di temperatura
