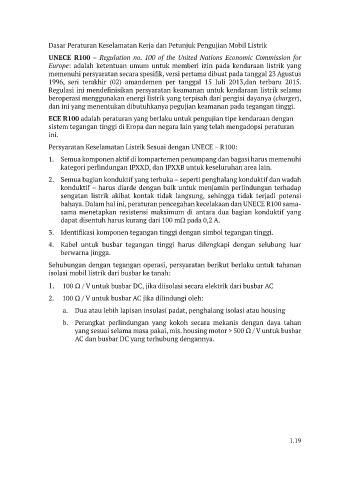

Dasar Peraturan Keselamatan Kerja dan Petunjuk Pengujian Mobil Listrik
UNECE R100 – Regulation no. 100 of the United Nations Economic Commission for
Europe: adalah ketentuan umum untuk memberi izin pada kendaraan listrik yang
memenuhi persyaratan secara spesifik, versi pertama dibuat pada tanggal 23 Agustus
1996, seri terakhir (02) amandemen per tanggal 15 Juli 2013,dan terbaru 2015.
Regulasi ini mendefinisikan persyaratan keamanan untuk kendaraan listrik selama
beroperasi menggunakan energi listrik yang terpisah dari pengisi dayanya (charger),
dan ini yang menentukan dibutuhkanya pegujian keamanan pada tegangan tinggi.
ECE R100 adalah peraturan yang berlaku untuk pengujian tipe kendaraan dengan
sistem tegangan tinggi di Eropa dan negara lain yang telah mengadopsi peraturan
ini.
Persyaratan Keselamatan Listrik Sesuai dengan UNECE – R100:
1. Semua komponen aktif di kompartemen penumpang dan bagasi harus memenuhi
kategori perlindungan IPXXD, dan IPXXB untuk keseluruhan area lain.
2. Semua bagian konduktif yang terbuka – seperti penghalang konduktif dan wadah
konduktif – harus diarde dengan baik untuk menjamin perlindungan terhadap
sengatan listrik akibat kontak tidak langsung, sehingga tidak terjadi potensi
bahaya. Dalam hal ini, peraturan pencegahan kecelakaan dan UNECE R100 sama-
sama menetapkan resistensi maksimum di antara dua bagian konduktif yang
dapat disentuh harus kurang dari 100 mΩ pada 0,2 A.
3. Identifikasi komponen tegangan tinggi dengan simbol tegangan tinggi.
4. Kabel untuk busbar tegangan tinggi harus dilengkapi dengan selubung luar
berwarna jingga.
Sehubungan dengan tegangan operasi, persyaratan berikut berlaku untuk tahanan
isolasi mobil listrik dari busbar ke tanah:
1. 100 Ω / V untuk busbar DC, jika diisolasi secara elektrik dari busbar AC
2. 100 Ω / V untuk busbar AC jika dilindungi oleh:
a. Dua atau lebih lapisan insulasi padat, penghalang isolasi atau housing

b. Perangkat perlindungan yang kokoh secara mekanis dengan daya tahan
yang sesuai selama masa pakai, mis. housing motor > 500 Ω / V untuk busbar
AC dan busbar DC yang terhubung dengannya.

1.19
