Contoh lain rangkaian sederhana sistem pengendali . Pengertian sederhana ini meliputi

cara kerja,pengadaan komponennya dan cara merakitnya.selanjutnya pembuatan sistem
pengendali elektronik yang sederhana memerlukan manipulasi dan penghitungan data

supaya mudah dipraktekkan.

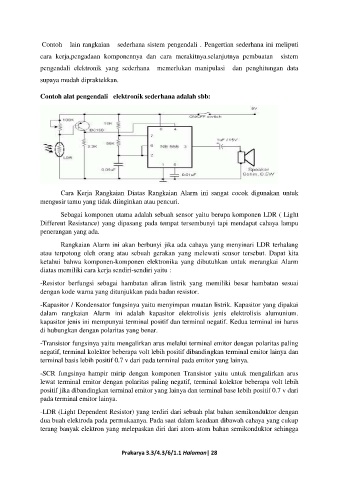

Contoh alat pengendali elektronik sederhana adalah sbb:

Cara Kerja Rangkaian Diatas Rangkaian Alarm ini sangat cocok digunakan untuk
mengusir tamu yang tidak diinginkan atau pencuri.

Sebagai komponen utama adalah sebuah sensor yaitu berupa komponen LDR ( Light
Different Resistance) yang dipasang pada tempat tersembunyi tapi mendapat cahaya lampu
penerangan yang ada.

Rangkaian Alarm ini akan berbunyi jika ada cahaya yang menyinari LDR terhalang
atau terpotong oleh orang atau sebuah gerakan yang melewati sensor tersebut. Dapat kita
ketahui bahwa komponen-komponen elektronika yang dibutuhkan untuk merangkai Alarm
diatas memiliki cara kerja sendiri-sendiri yaitu :

-Resistor berfungsi sebagai hambatan aliran listrik yang memiliki besar hambatan sesuai
dengan kode warna yang ditunjukkan pada badan resistor.

-Kapasitor / Kondensator fungsinya yaitu menyimpan muatan listrik. Kapasitor yang dipakai
dalam rangkaian Alarm ini adalah kapasitor elektrolisis jenis elektrolisis alumunium.
kapasitor jenis ini mempunyai terminal positif dan terminal negatif. Kedua terminal ini harus
di hubungkan dengan polaritas yang benar.
-Transistor fungsinya yaitu mengalirkan arus melalui terminal emitor dengan polaritas paling
negatif, terminal kolektor beberapa volt lebih positif dibandingkan terminal emitor lainya dan
terminal basis lebih positif 0.7 v dari pada terminal pada emitor yang lainya.

-SCR fungsinya hampir mirip dengan komponen Transistor yaitu untuk mengalirkan arus
lewat terminal emitor dengan polaritas paling negatif, terminal kolektor beberapa volt lebih
positif jika dibandingkan terminal emitor yang lainya dan terminal base lebih positif 0.7 v dari
pada terminal emitor lainya.

-LDR (Light Dependent Resistor) yang terdiri dari sebuah plat bahan semikonduktor dengan
dua buah elektroda pada permukaanya. Pada saat dalam keadaan dibawah cahaya yang cukup
terang banyak elektron yang melepaskan diri dari atom-atom bahan semikonduktor sehingga

Prakarya 3.3/4.3/6/1.1 Halaman| 28
