Bahan yang dibutuhkan:

1. Papan PCB 4. Potensiometer
2. Resistor: 5. Kapasitor 220 uF / 16 VDC

3. R1 : Potensi 250 kΩ 6. Transistor BC 178 SCR FIR 3D

R2 : 4 kΩ 7. LDR ORP 12
R3 : 1 kΩ 8. Buzzer 6 VDC

R4 : 2,2 kΩ 9. Sakelar

R5 : 1 kΩ 10. Baterai 6 VDC
11. Timah / Tenol

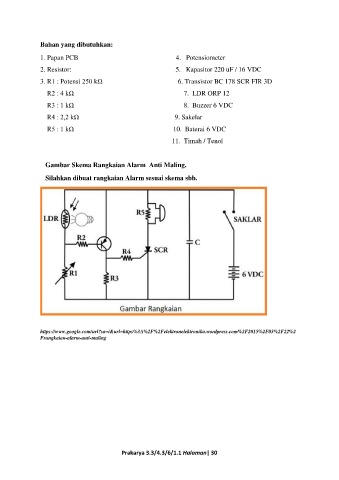

Gambar Skema Rangkaian Alarm Anti Maling.

Silahkan dibuat rangkaian Alarm sesuai skema sbb.

https://www.google.com/url?sa=i&url=https%3A%2F%2Felektronelektronika.wordpress.com%2F2015%2F03%2F22%2
Frangkaian-alarm-anti-maling

Prakarya 3.3/4.3/6/1.1 Halaman| 30
