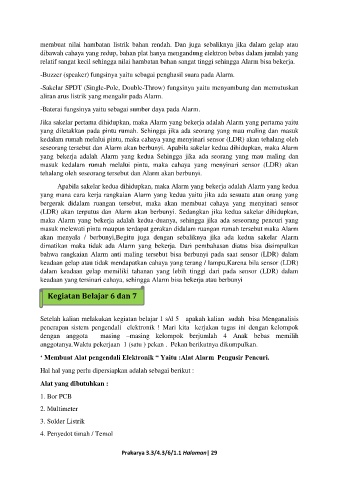

membuat nilai hambatan listrik bahan rendah. Dan juga sebaliknya jika dalam gelap atau
dibawah cahaya yang redup, bahan plat hanya mengandung elektron bebas dalam jumlah yang
relatif sangat kecil sehingga nilai hambatan bahan sangat tinggi sehingga Alarm bisa bekerja.

-Buzzer (speaker) fungsinya yaitu sebagai penghasil suara pada Alarm.
-Sakelar SPDT (Single-Pole, Double-Throw) fungsinya yaitu menyambung dan memutuskan
aliran arus listrik yang mengalir pada Alarm.

-Baterai fungsinya yaitu sebagai sumber daya pada Alarm.

Jika sakelar pertama dihidupkan, maka Alarm yang bekerja adalah Alarm yang pertama yaitu
yang diletakkan pada pintu rumah. Sehingga jika ada seorang yang mau maling dan masuk
kedalam rumah melalui pintu, maka cahaya yang menyinari sensor (LDR) akan tehalang oleh
seseorang tersebut dan Alarm akan berbunyi. Apabila sakelar kedua dihidupkan, maka Alarm
yang bekerja adalah Alarm yang kedua Sehingga jika ada seorang yang mau maling dan
masuk kedalam rumah melalui pintu, maka cahaya yang menyinari sensor (LDR) akan
tehalang oleh seseorang tersebut dan Alarm akan berbunyi.

Apabila sakelar kedua dihidupkan, maka Alarm yang bekerja adalah Alarm yang kedua
yang mana cara kerja rangkaian Alarm yang kedua yaitu jika ada sesuatu atau orang yang
bergerak didalam ruangan tersebut, maka akan membuat cahaya yang menyinari sensor
(LDR) akan terputus dan Alarm akan berbunyi. Sedangkan jika kedua sakelar dihidupkan,
maka Alarm yang bekerja adalah kedua-duanya, sehingga jika ada seseorang pencuri yang
masuk melewati pintu maupun terdapat gerakan didalam ruangan rumah tersebut maka Alarm
akan menyala / berbunyi,Begitu juga dengan sebaliknya jika ada kedua sakelar Alarm
dimatikan maka tidak ada Alarm yang bekerja. Dari pembahasan diatas bisa disimpulkan
bahwa rangkaian Alarm anti maling tersebut bisa berbunyi pada saat sensor (LDR) dalam
keadaan gelap atau tidak mendapatkan cahaya yang terang / lampu,Karena bila sensor (LDR)
dalam keadaan gelap memiliki tahanan yang lebih tinggi dari pada sensor (LDR) dalam
keadaan yang tersinari cahaya, sehingga Alarm bisa bekerja atau berbunyi

Kegiatan Belajar 6 dan 7

Setelah kalian melakukan kegiatan belajar 1 s/d 5 apakah kalian sudah bisa Menganalisis

penerapan sistem pengendali elektronik ! Mari kita kerjakan tugas ini dengan kelompok
dengan anggota masing –masing kelompok berjumlah 4 Anak bebas memilih

anggotanya.Waktu pekerjaan 1 (satu ) pekan . Pekan berikutnya dikumpulkan.

‘ Membuat Alat pengendali Elektronik “ Yaitu :Alat Alarm Pengusir Pencuri.
Hal hal yang perlu dipersiapkan adalah sebagai berikut :

Alat yang dibutuhkan :

1. Bor PCB

2. Multimeter

3. Solder Listrik
4. Penyedot timah / Temol

Prakarya 3.3/4.3/6/1.1 Halaman| 29
