Generel viden om luftfartøjer

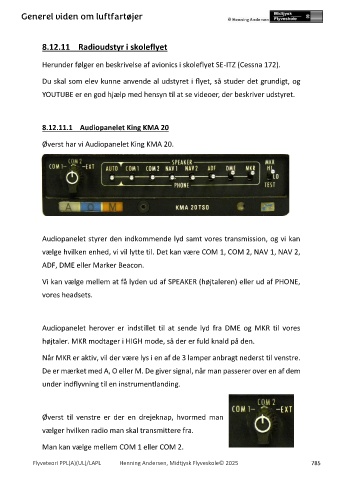

8.12.11 Radioudstyr i skoleflyet

Herunder følger en beskrivelse af avionics i skoleflyet SE-ITZ (Cessna 172).

Du skal som elev kunne anvende al udstyret i flyet, så studer det grundigt, og

YOUTUBE er en god hjælp med hensyn til at se videoer, der beskriver udstyret.

8.12.11.1 Audiopanelet King KMA 20

Øverst har vi Audiopanelet King KMA 20.

Audiopanelet styrer den indkommende lyd samt vores transmission, og vi kan
vælge hvilken enhed, vi vil lytte til. Det kan være COM 1, COM 2, NAV 1, NAV 2,

ADF, DME eller Marker Beacon.

Vi kan vælge mellem at få lyden ud af SPEAKER (højtaleren) eller ud af PHONE,

vores headsets.

Audiopanelet herover er indstillet til at sende lyd fra DME og MKR til vores

højtaler. MKR modtager i HIGH mode, så der er fuld knald på den.

Når MKR er aktiv, vil der være lys i en af de 3 lamper anbragt nederst til venstre.
De er mærket med A, O eller M. De giver signal, når man passerer over en af dem

under indflyvning til en instrumentlanding.

Øverst til venstre er der en drejeknap, hvormed man

vælger hvilken radio man skal transmittere fra.

Man kan vælge mellem COM 1 eller COM 2.

Flyveteori PPL(A)(UL)/LAPL Henning Andersen, Midtjysk Flyveskole© 2025 785
