P. 5
3) Melepas pompa air
(a) Pemeriksaan komponen pompa air:
(1) Pemeriksaan pompa air dapat dilakukan dengan cara memutar dudukan puli dan
mengamati bahwa bearing pompa air tidak kasar atau berisik. Apabila diperlukan,
bearing pompa air harus diganti.

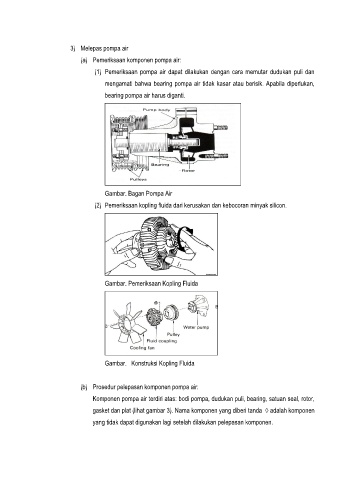

Gambar. Bagan Pompa Air
(2) Pemeriksaan kopling fluida dari kerusakan dan kebocoran minyak silicon.
Gambar. Pemeriksaan Kopling Fluida
Gambar. Konstruksi Kopling Fluida
(b) Prosedur pelepasan komponen pompa air:
Komponen pompa air terdiri atas: bodi pompa, dudukan puli, bearing, satuan seal, rotor,
gasket dan plat (lihat gambar 3). Nama komponen yang diberi tanda ◊ adalah komponen
yang tidak dapat digunakan lagi setelah dilakukan pelepasan komponen.
