Page 6 - 3.Bahan Ajar_Sistem Pendingin_Muhammad Arifin
P. 6

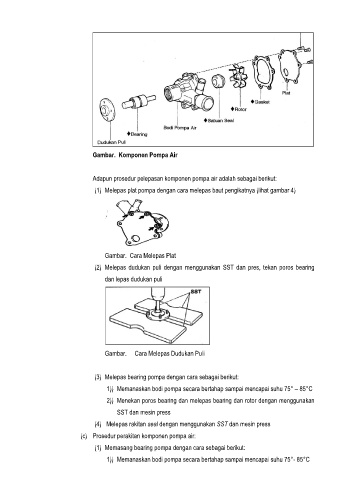

Gambar. Komponen Pompa Air
Adapun prosedur pelepasan komponen pompa air adalah sebagai berikut:
(1) Melepas plat pompa dengan cara melepas baut pengikatnya (lihat gambar 4)
Gambar. Cara Melepas Plat
(2) Melepas dudukan puli dengan menggunakan SST dan pres, tekan poros bearing
dan lepas dudukan puli
Gambar. Cara Melepas Dudukan Puli
(3) Melepas bearing pompa dengan cara sebagai berikut:
1)) Memanaskan bodi pompa secara bertahap sampai mencapai suhu 75° – 85°C
2)) Menekan poros bearing dan melepas bearing dan rotor dengan menggunakan
SST dan mesin press
(4) Melepas rakitan seal dengan menggunakan SST dan mesin press
(c) Prosedur perakitan komponen pompa air:
(1) Memasang bearing pompa dengan cara sebagai berikut:
1)) Memanaskan bodi pompa secara bertahap sampai mencapai suhu 75°- 85°C
