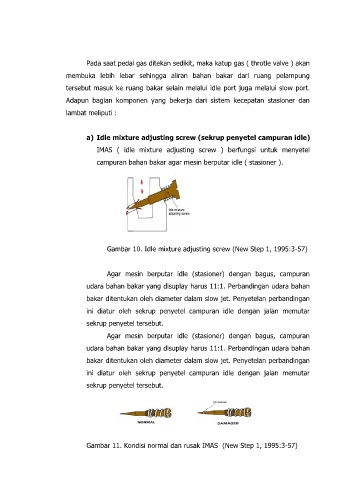

P. 20
Pada saat pedal gas ditekan sedikit, maka katup gas ( throtle valve ) akan
membuka lebih lebar sehingga aliran bahan bakar dari ruang pelampung
tersebut masuk ke ruang bakar selain melalui idle port juga melalui slow port.
Adapun bagian komponen yang bekerja dari sistem kecepatan stasioner dan
lambat meliputi :
a) Idle mixture adjusting screw (sekrup penyetel campuran idle)
IMAS ( idle mixture adjusting screw ) berfungsi untuk menyetel
campuran bahan bakar agar mesin berputar idle ( stasioner ).
Gambar 10. Idle mixture adjusting screw (New Step 1, 1995:3-57)
Agar mesin berputar idle (stasioner) dengan bagus, campuran
udara bahan bakar yang disuplay harus 11:1. Perbandingan udara bahan
bakar ditentukan oleh diameter dalam slow jet. Penyetelan perbandingan
ini diatur oleh sekrup penyetel campuran idle dengan jalan memutar
sekrup penyetel tersebut.
Agar mesin berputar idle (stasioner) dengan bagus, campuran
udara bahan bakar yang disuplay harus 11:1. Perbandingan udara bahan
bakar ditentukan oleh diameter dalam slow jet. Penyetelan perbandingan
ini diatur oleh sekrup penyetel campuran idle dengan jalan memutar
sekrup penyetel tersebut.
Gambar 11. Kondisi normal dan rusak IMAS (New Step 1, 1995:3-57)
