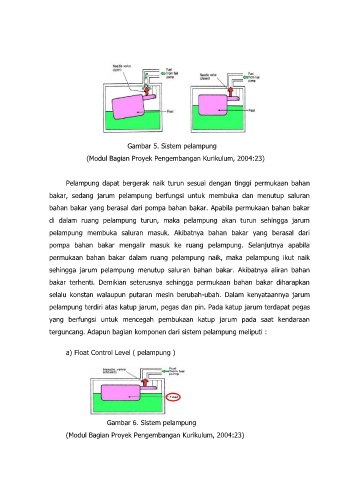

Gambar 5. Sistem pelampung
(Modul Bagian Proyek Pengembangan Kurikulum, 2004:23)
Pelampung dapat bergerak naik turun sesuai dengan tinggi permukaan bahan
bakar, sedang jarum pelampung berfungsi untuk membuka dan menutup saluran
bahan bakar yang berasal dari pompa bahan bakar. Apabila permukaan bahan bakar
di dalam ruang pelampung turun, maka pelampung akan turun sehingga jarum
pelampung membuka saluran masuk. Akibatnya bahan bakar yang berasal dari
pompa bahan bakar mengalir masuk ke ruang pelampung. Selanjutnya apabila
permukaan bahan bakar dalam ruang pelampung naik, maka pelampung ikut naik
sehingga jarum pelampung menutup saluran bahan bakar. Akibatnya aliran bahan
bakar terhenti. Demikian seterusnya sehingga permukaan bahan bakar diharapkan
selalu konstan walaupun putaran mesin berubah-ubah. Dalam kenyataannya jarum
pelampung terdiri atas katup jarum, pegas dan pin. Pada katup jarum terdapat pegas
yang berfungsi untuk mencegah pembukaan katup jarum pada saat kendaraan
terguncang. Adapun bagian komponen dari sistem pelampung meliputi :
a) Float Control Level ( pelampung )
Gambar 6. Sistem pelampung
(Modul Bagian Proyek Pengembangan Kurikulum, 2004:23)
