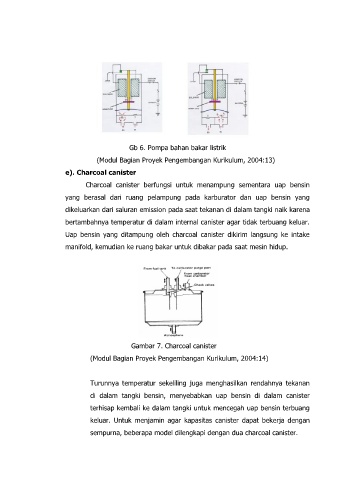

Page 13 - TOKR BAHAN BAKAR

Gb 6. Pompa bahan bakar listrik

(Modul Bagian Proyek Pengembangan Kurikulum, 2004:13)

e). Charcoal canister

Charcoal canister berfungsi untuk menampung sementara uap bensin
yang berasal dari ruang pelampung pada karburator dan uap bensin yang

dikeluarkan dari saluran emission pada saat tekanan di dalam tangki naik karena

bertambahnya temperatur di dalam internal canister agar tidak terbuang keluar.
Uap bensin yang ditampung oleh charcoal canister dikirim langsung ke intake

manifold, kemudian ke ruang bakar untuk dibakar pada saat mesin hidup.

Gambar 7. Charcoal canister

(Modul Bagian Proyek Pengembangan Kurikulum, 2004:14)

Turunnya temperatur sekeliling juga menghasilkan rendahnya tekanan

di dalam tangki bensin, menyebabkan uap bensin di dalam canister
terhisap kembali ke dalam tangki untuk mencegah uap bensin terbuang

keluar. Untuk menjamin agar kapasitas canister dapat bekerja dengan

sempurna, beberapa model dilengkapi dengan dua charcoal canister.
