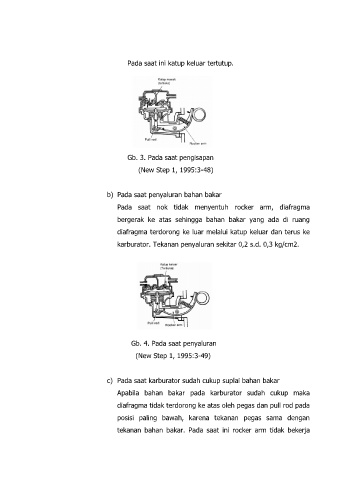

Pada saat ini katup keluar tertutup.

Gb. 3. Pada saat pengisapan
(New Step 1, 1995:3-48)

b) Pada saat penyaluran bahan bakar
Pada saat nok tidak menyentuh rocker arm, diafragma

bergerak ke atas sehingga bahan bakar yang ada di ruang

diafragma terdorong ke luar melalui katup keluar dan terus ke

karburator. Tekanan penyaluran sekitar 0,2 s.d. 0,3 kg/cm2.

Gb. 4. Pada saat penyaluran

(New Step 1, 1995:3-49)

c) Pada saat karburator sudah cukup suplai bahan bakar

Apabila bahan bakar pada karburator sudah cukup maka

diafragma tidak terdorong ke atas oleh pegas dan pull rod pada

posisi paling bawah, karena tekanan pegas sama dengan
tekanan bahan bakar. Pada saat ini rocker arm tidak bekerja
