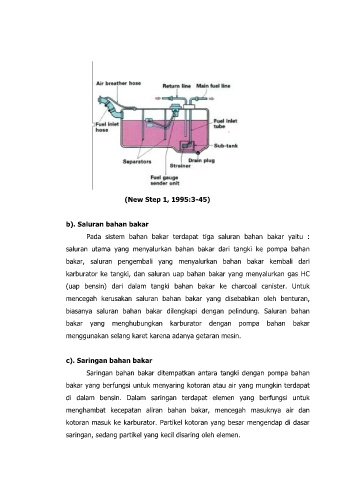

(New Step 1, 1995:3-45)

b). Saluran bahan bakar

Pada sistem bahan bakar terdapat tiga saluran bahan bakar yaitu :

saluran utama yang menyalurkan bahan bakar dari tangki ke pompa bahan
bakar, saluran pengembali yang menyalurkan bahan bakar kembali dari

karburator ke tangki, dan saluran uap bahan bakar yang menyalurkan gas HC

(uap bensin) dari dalam tangki bahan bakar ke charcoal canister. Untuk
mencegah kerusakan saluran bahan bakar yang disebabkan oleh benturan,

biasanya saluran bahan bakar dilengkapi dengan pelindung. Saluran bahan

bakar yang menghubungkan karburator dengan pompa bahan bakar

menggunakan selang karet karena adanya getaran mesin.

c). Saringan bahan bakar

Saringan bahan bakar ditempatkan antara tangki dengan pompa bahan

bakar yang berfungsi untuk menyaring kotoran atau air yang mungkin terdapat
di dalam bensin. Dalam saringan terdapat elemen yang berfungsi untuk

menghambat kecepatan aliran bahan bakar, mencegah masuknya air dan

kotoran masuk ke karburator. Partikel kotoran yang besar mengendap di dasar
saringan, sedang partikel yang kecil disaring oleh elemen.
