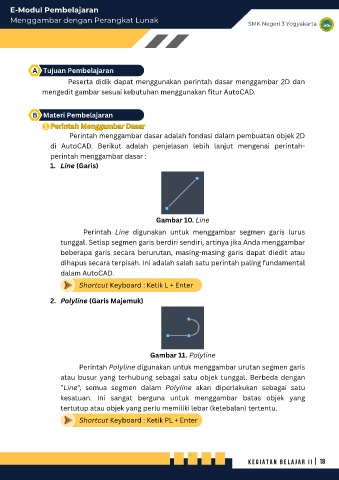

E-Modul Pembelajaran
Menggambar dengan Perangkat Lunak
SMK Negeri 3 Yogyakarta

A Tujuan Pembelajaran

Peserta didik dapat menggunakan perintah dasar menggambar 2D dan
mengedit gambar sesuai kebutuhan menggunakan fitur AutoCAD.

B Materi Pembelajaran

1 Perintah Menggambar Dasar
Perintah Menggambar Dasar
Perintah menggambar dasar adalah fondasi dalam pembuatan objek 2D
di AutoCAD. Berikut adalah penjelasan lebih lanjut mengenai perintah-
perintah menggambar dasar :
1. Line (Garis)

Gambar 10. Line

Perintah Line digunakan untuk menggambar segmen garis lurus
tunggal. Setiap segmen garis berdiri sendiri, artinya jika Anda menggambar
beberapa garis secara berurutan, masing-masing garis dapat diedit atau

dihapus secara terpisah. Ini adalah salah satu perintah paling fundamental
dalam AutoCAD.
Shortcut Keyboard : Ketik L + Enter

2. Polyline (Garis Majemuk)

Gambar 11. Polyline
Perintah Polyline digunakan untuk menggambar urutan segmen garis

atau busur yang terhubung sebagai satu objek tunggal. Berbeda dengan
"Line", semua segmen dalam Polyline akan diperlakukan sebagai satu
kesatuan. Ini sangat berguna untuk menggambar batas objek yang

tertutup atau objek yang perlu memiliki lebar (ketebalan) tertentu.
Shortcut Keyboard : Ketik PL + Enter
