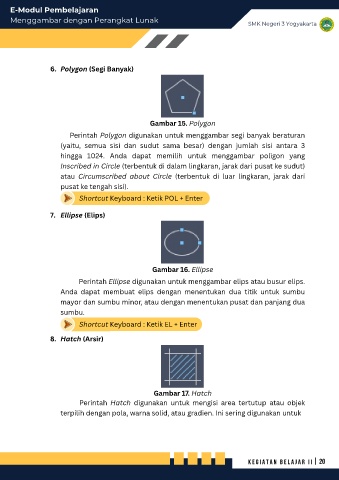

6. Polygon (Segi Banyak)

Gambar 15. Polygon

Perintah Polygon digunakan untuk menggambar segi banyak beraturan
(yaitu, semua sisi dan sudut sama besar) dengan jumlah sisi antara 3
hingga 1024. Anda dapat memilih untuk menggambar poligon yang
Inscribed in Circle (terbentuk di dalam lingkaran, jarak dari pusat ke sudut)

atau Circumscribed about Circle (terbentuk di luar lingkaran, jarak dari
pusat ke tengah sisi).
Shortcut Keyboard : Ketik POL + Enter

7. Ellipse (Elips)

Gambar 16. Ellipse

Perintah Ellipse digunakan untuk menggambar elips atau busur elips.
Anda dapat membuat elips dengan menentukan dua titik untuk sumbu
mayor dan sumbu minor, atau dengan menentukan pusat dan panjang dua
sumbu.

Shortcut Keyboard : Ketik EL + Enter

8. Hatch (Arsir)

Gambar 17. Hatch
Perintah Hatch digunakan untuk mengisi area tertutup atau objek
terpilih dengan pola, warna solid, atau gradien. Ini sering digunakan untuk
