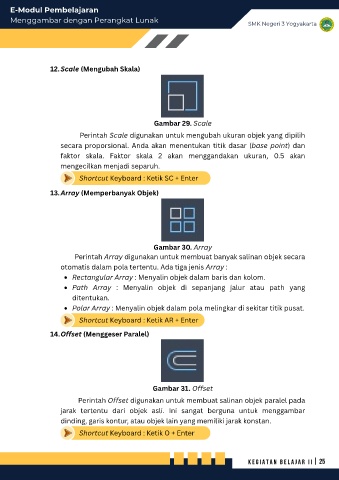

12.Scale (Mengubah Skala)

Gambar 29. Scale

Perintah Scale digunakan untuk mengubah ukuran objek yang dipilih
secara proporsional. Anda akan menentukan titik dasar (base point) dan
faktor skala. Faktor skala 2 akan menggandakan ukuran, 0.5 akan
mengecilkan menjadi separuh.

Shortcut Keyboard : Ketik SC + Enter

13.Array (Memperbanyak Objek)

Gambar 30. Array
Perintah Array digunakan untuk membuat banyak salinan objek secara
otomatis dalam pola tertentu. Ada tiga jenis Array :

Rectangular Array : Menyalin objek dalam baris dan kolom.
Path Array : Menyalin objek di sepanjang jalur atau path yang
ditentukan.

Polar Array : Menyalin objek dalam pola melingkar di sekitar titik pusat.
Shortcut Keyboard : Ketik AR + Enter

14.Offset (Menggeser Paralel)

Gambar 31. Offset

Perintah Offset digunakan untuk membuat salinan objek paralel pada
jarak tertentu dari objek asli. Ini sangat berguna untuk menggambar
dinding, garis kontur, atau objek lain yang memiliki jarak konstan.

Shortcut Keyboard : Ketik O + Enter
