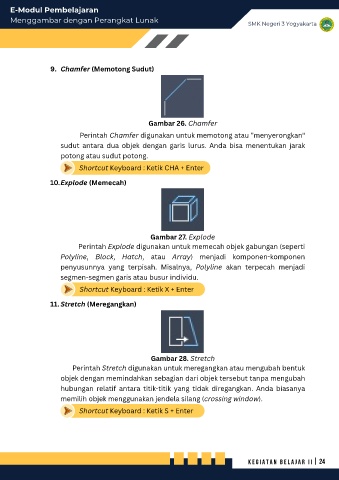

9. Chamfer (Memotong Sudut)

Gambar 26. Chamfer

Perintah Chamfer digunakan untuk memotong atau "menyerongkan"
sudut antara dua objek dengan garis lurus. Anda bisa menentukan jarak
potong atau sudut potong.

Shortcut Keyboard : Ketik CHA + Enter

10.Explode (Memecah)

Gambar 27. Explode
Perintah Explode digunakan untuk memecah objek gabungan (seperti
Polyline, Block, Hatch, atau Array) menjadi komponen-komponen
penyusunnya yang terpisah. Misalnya, Polyline akan terpecah menjadi

segmen-segmen garis atau busur individu.
Shortcut Keyboard : Ketik X + Enter

11. Stretch (Meregangkan)

Gambar 28. Stretch
Perintah Stretch digunakan untuk meregangkan atau mengubah bentuk
objek dengan memindahkan sebagian dari objek tersebut tanpa mengubah
hubungan relatif antara titik-titik yang tidak diregangkan. Anda biasanya
memilih objek menggunakan jendela silang (crossing window).

Shortcut Keyboard : Ketik S + Enter
