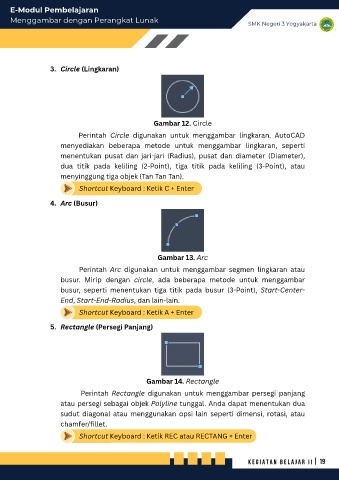

3. Circle (Lingkaran)

Gambar 12. Circle

Perintah Circle digunakan untuk menggambar lingkaran. AutoCAD
menyediakan beberapa metode untuk menggambar lingkaran, seperti
menentukan pusat dan jari-jari (Radius), pusat dan diameter (Diameter),
dua titik pada keliling (2-Point), tiga titik pada keliling (3-Point), atau

menyinggung tiga objek (Tan Tan Tan).
Shortcut Keyboard : Ketik C + Enter

4. Arc (Busur)

Gambar 13. Arc

Perintah Arc digunakan untuk menggambar segmen lingkaran atau
busur. Mirip dengan circle, ada beberapa metode untuk menggambar

busur, seperti menentukan tiga titik pada busur (3-Point), Start-Center-
End, Start-End-Radius, dan lain-lain.
Shortcut Keyboard : Ketik A + Enter

5. Rectangle (Persegi Panjang)

Gambar 14. Rectangle
Perintah Rectangle digunakan untuk menggambar persegi panjang
atau persegi sebagai objek Polyline tunggal. Anda dapat menentukan dua

sudut diagonal atau menggunakan opsi lain seperti dimensi, rotasi, atau
chamfer/fillet.

Shortcut Keyboard : Ketik REC atau RECTANG + Enter
