sangatlah penting dan membantu mempermudah dalam

seleksi dan manajemen objek. Pada saat menggambar

gambar teknik bangunan digunakan layer dengan ketentuan-

ketentuan di bawah. Untuk pemilihan warna garis layer

silahkan ditentukan sendiri, pemilihan warna layer

diusahakan senyaman mungkin untuk mata.

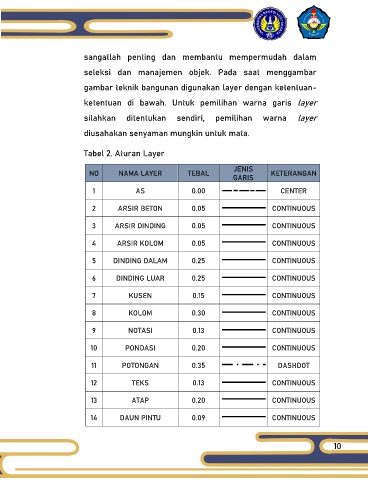

Tabel 2. Aturan Layer

JENIS
NO NAMA LAYER TEBAL KETERANGAN
GARIS
1 AS 0.00 CENTER

2 ARSIR BETON 0.05 CONTINUOUS

3 ARSIR DINDING 0.05 CONTINUOUS

4 ARSIR KOLOM 0.05 CONTINUOUS

5 DINDING DALAM 0.25 CONTINUOUS

6 DINDING LUAR 0.25 CONTINUOUS

7 KUSEN 0.15 CONTINUOUS

8 KOLOM 0.30 CONTINUOUS

9 NOTASI 0.13 CONTINUOUS

10 PONDASI 0.20 CONTINUOUS

11 POTONGAN 0.35 DASHDOT

12 TEKS 0.13 CONTINUOUS

13 ATAP 0.20 CONTINUOUS

14 DAUN PINTU 0.09 CONTINUOUS
