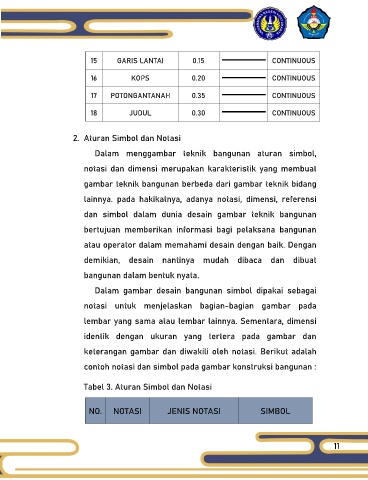

Page 18 - MODUL GAMTEK SMK PANGUDI LUHUR MUNTILAN

15 GARIS LANTAI 0.15 CONTINUOUS

16 KOPS 0.20 CONTINUOUS

17 POTONGANTANAH 0.35 CONTINUOUS

18 JUDUL 0.30 CONTINUOUS

2. Aturan Simbol dan Notasi

Dalam menggambar teknik bangunan aturan simbol,

notasi dan dimensi merupakan karakteristik yang membuat

gambar teknik bangunan berbeda dari gambar teknik bidang

lainnya. pada hakikatnya, adanya notasi, dimensi, referensi

dan simbol dalam dunia desain gambar teknik bangunan

bertujuan memberikan informasi bagi pelaksana bangunan

atau operator dalam memahami desain dengan baik. Dengan

demikian, desain nantinya mudah dibaca dan dibuat

bangunan dalam bentuk nyata.

Dalam gambar desain bangunan simbol dipakai sebagai

notasi untuk menjelaskan bagian-bagian gambar pada

lembar yang sama atau lembar lainnya. Sementara, dimensi

identik dengan ukuran yang tertera pada gambar dan

keterangan gambar dan diwakili oleh notasi. Berikut adalah

contoh notasi dan simbol pada gambar konstruksi bangunan :

Tabel 3. Aturan Simbol dan Notasi

NO. NOTASI JENIS NOTASI SIMBOL

11
