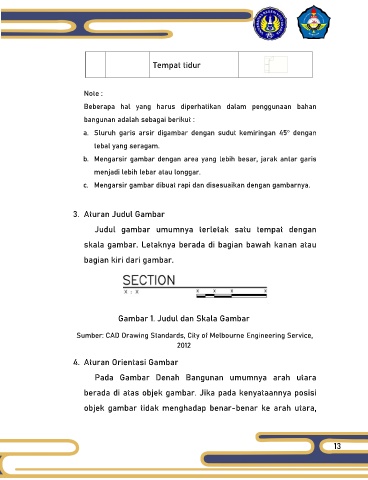

Tempat tidur

Note :

Beberapa hal yang harus diperhatikan dalam penggunaan bahan

bangunan adalah sebagai berikut :
a. Sluruh garis arsir digambar dengan sudut kemiringan 45° dengan

tebal yang seragam.

b. Mengarsir gambar dengan area yang lebih besar, jarak antar garis
menjadi lebih lebar atau longgar.

c. Mengarsir gambar dibuat rapi dan disesuaikan dengan gambarnya.

3. Aturan Judul Gambar

Judul gambar umumnya terletak satu tempat dengan

skala gambar. Letaknya berada di bagian bawah kanan atau

bagian kiri dari gambar.

Gambar 1. Judul dan Skala Gambar

Sumber: CAD Drawing Standards, City of Melbourne Engineering Service,
2012

4. Aturan Orientasi Gambar

Pada Gambar Denah Bangunan umumnya arah utara

berada di atas objek gambar. Jika pada kenyataannya posisi

objek gambar tidak menghadap benar-benar ke arah utara,

13
