Page 162 - Dasar TKJ Kelas X

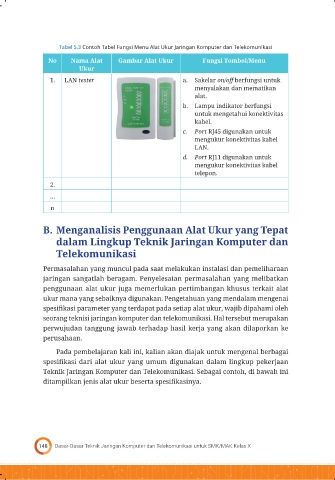

Tabel 5.3 Contoh Tabel Fungsi Menu Alat Ukur Jaringan Komputer dan Telekomunikasi

No Nama Alat Gambar Alat Ukur Fungsi Tombol/Menu
Ukur
1. LAN tester a. Sakelar on/off berfungsi untuk
menyalakan dan mematikan
alat.
b. Lampu indikator berfungsi
untuk mengetahui konektivitas
kabel.
c. Port RJ45 digunakan untuk
mengukur konektivitas kabel
LAN.
d. Port RJ11 digunakan untuk
mengukur konektivitas kabel
telepon.
2.
…
n

B. Menganalisis Penggunaan Alat Ukur yang Tepat

dalam Lingkup Teknik Jaringan Komputer dan
Telekomunikasi

Permasalahan yang muncul pada saat melakukan instalasi dan pemeliharaan
jaringan sangatlah beragam. Penyelesaian permasalahan yang melibatkan
penggunaan alat ukur juga memerlukan pertimbangan khusus terkait alat
ukur mana yang sebaiknya digunakan. Pengetahuan yang mendalam mengenai
spesifikasi parameter yang terdapat pada setiap alat ukur, wajib dipahami oleh
seorang teknisi jaringan komputer dan telekomunikasi. Hal tersebut merupakan
perwujudan tanggung jawab terhadap hasil kerja yang akan dilaporkan ke
perusahaan.
Pada pembelajaran kali ini, kalian akan diajak untuk mengenal berbagai
spesifikasi dari alat ukur yang umum digunakan dalam lingkup pekerjaan
Teknik Jaringan Komputer dan Telekomunikasi. Sebagai contoh, di bawah ini
ditampilkan jenis alat ukur beserta spesifikasinya.

148 Dasar-Dasar Teknik Jaringan Komputer dan Telekomunikasi untuk SMK/MAK Kelas X
