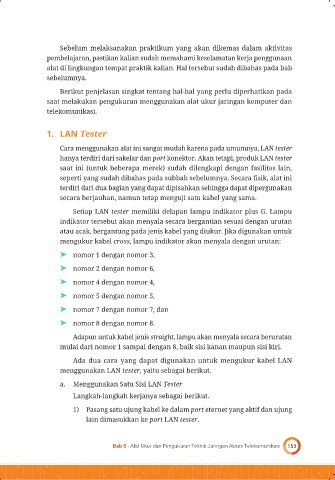

Sebelum melaksanakan praktikum yang akan dikemas dalam aktivitas
pembelajaran, pastikan kalian sudah memahami keselamatan kerja penggunaan
alat di lingkungan tempat praktik kalian. Hal tersebut sudah dibahas pada bab
sebelumnya.
Berikut penjelasan singkat tentang hal-hal yang perlu diperhatikan pada
saat melakukan pengukuran menggunakan alat ukur jaringan komputer dan
telekomunikasi.

1. LAN Tester

Cara menggunakan alat ini sangat mudah karena pada umumnya, LAN tester
hanya terdiri dari sakelar dan port konektor. Akan tetapi, produk LAN tester
saat ini (untuk beberapa merek) sudah dilengkapi dengan fasilitas lain,
sebelumn Secar

terdiri dari dua bagian yang dapat dipisahkan sehingga dapat dipergunakan
secara berjauhan, namun tetap menguji satu kabel yang sama.
Setiap LAN tester memiliki delapan lampu indikator plus G. Lampu
indikator tersebut akan menyala secara bergantian sesuai dengan urutan
atau acak, bergantung pada jenis kabel yang diukur. Jika digunakan untuk
mengukur kabel cross, lampu indikator akan menyala dengan urutan:

⌂ nomor 1 dengan nomor 3,

⌂ nomor 2 dengan nomor 6,
⌂ nomor 4 dengan nomor 4,

⌂ nomor 5 dengan nomor 5,

⌂ nomor 7 dengan nomor 7, dan
⌂ nomor 8 dengan nomor 8.

Adapun untuk kabel jenis straight, lampu akan menyala secara berurutan
mulai dari nomor 1 sampai dengan 8, baik sisi kanan maupun sisi kiri.
Ada dua cara yang dapat digunakan untuk mengukur kabel LAN
menggunakan LAN tester, yaitu sebagai berikut.

a. Menggunakan Satu Sisi LAN Tester
Langkah-langkah kerjanya sebagai berikut.

1) Pasang satu ujung kabel ke dalam port eternet yang aktif dan ujung
lain dimasukkan ke port LAN tester.

Bab 5 - Alat Ukur dan Pengukuran Teknik Jaringan Akses Telekomunikasi 153
