8) Cara membaca hasil pengukuran multimeter analog dapat
berikut:
Batas ukur
Hasil pengukuran = × Penunjukan jarum
Skala meter
Keterangan:
⌂ batas ukur yang digunakan adalah 250 VDC
⌂ skala meter yang digunakan adalah 250
⌂ penunjukan jarum adalah 55 VDC
Dari data di atas, diperoleh hasil pengukuran tegangan DC
menggunakan multimeter analog sebesar 55 VDC.
b. Cara Mengukur Tegangan DC Menggunakan Multimeter Digital
9.00
PNPNPN
E
B
600 OFF 600 C
200 E
200
20 200
2 2m
200m 20m
2M 200m
200K 1DA
20K NFD
2K 200 --
10A MAX MAX 600V
unfused 200mA MAX
10A COM VΩmA

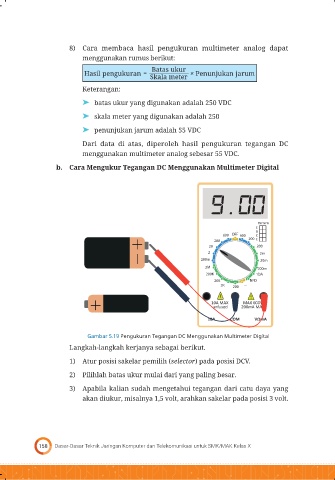

Gambar 5.19 Pengukuran Tegangan DC Menggunakan Multimeter Digital
Langkah-langkah kerjanya sebagai berikut.
1) Atur posisi sakelar pemilih (selector) pada posisi DCV.
2) Pilihlah batas ukur mulai dari yang paling besar.
3) Apabila kalian sudah mengetahui tegangan dari catu daya yang
misaln ar sak volt.
