e. Cara Mengukur Tahanan Menggunakan Multimeter Analog
Langkah-langkah kerjanya sebagai berikut.
1) Putar arah sakelar pemilih pada posisi ohm.
2) Usahakan sakelar pemilih sudah mengarah ke batas ukur yang
tidak jauh dari nilai tahanan yang akan diukur (di atas nilai yang
akan diukur). Jika ragu, arahkan ke batas ukur atau faktor kali
yang bernilai paling besar.
3) Hubungkan probe hitam dan probe merah, kemudian atur jarum
penunjuk agar tepat pada nilai 0 ohm.
ACV
Ω
DCmA

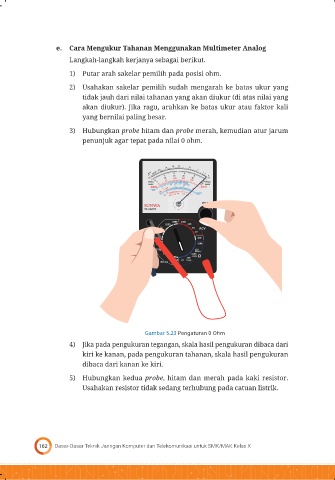

Gambar 5.23 Pengaturan 0 Ohm
4) Jika pada pengukuran tegangan, skala hasil pengukuran dibaca dari
kiri ke kanan, pada pengukuran tahanan, skala hasil pengukuran
dibaca dari kanan ke kiri.
5) Hubungkan kedua probe, hitam dan merah pada kaki resistor.
Usahakan resistor tidak sedang terhubung pada catuan listrik.
