h. Cara Mengukur Tegangan AC Menggunakan Multimeter Digital
Langkah-langkah kerjanya sebagai berikut.

1) Atur posisi sakelar pemilih (selector) pada posisi ACV.
2) Pilihlah batas ukur mulai dari yang paling besar.

3) Apabila kalian sudah mengetahui tegangan dari catu daya yang
misaln ar sak volt.

4) Hubungkan probe ke terminal tegangan yang akan diukur. Untuk
tegangan AC, tidak terdapat polaritas. Oleh karena itu, probe hitam
atau merah boleh dihubungkan ke terminal pengukuran secara
bolak-balik.

5) Baca hasil pengukuran berupa angka yang muncul pada layar
multimeter digital, kemudian catat hasilnya.

220

PNPNPN
E
B
600 OFF 600 C
200 E
200
20 200
2 2m
200m 20m
2M 200m
200K 1DA
20K NFD
2K 200 --
10A MAX MAX 600V
unfused 200mA MAX
10A COM VΩmA

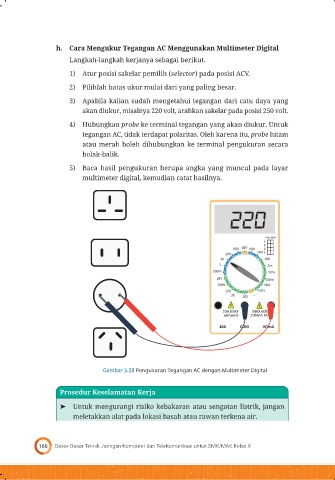

Gambar 5.28 Pengukuran Tegangan AC dengan Multimeter Digital

Prosedur Keselamatan Kerja

⌂ Untuk mengurangi risiko kebakaran atau sengatan listrik, jangan
meletakkan alat pada lokasi basah atau rawan terkena air.
