WAVE MODE
ZERO
LIGHT dB

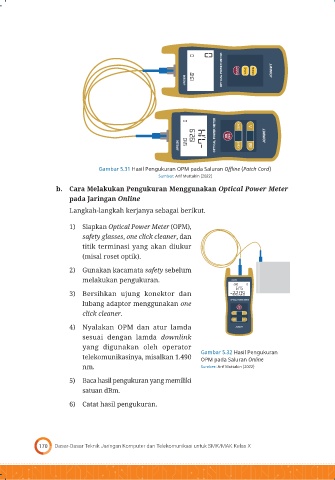

Gambar 5.31 Hasil Pengukuran OPM pada Saluran Offline (Patch Cord)
Sumber: Arif Muttakin (2022)
b. Cara Melakukan Pengukuran Menggunakan Optical Power Meter
pada Jaringan Online
Langkah-langkah kerjanya sebagai berikut.
1) Siapkan Optical Power Meter (OPM),
safety glasses, one click cleaner, dan
titik terminasi yang akan diukur
(misal roset optik).
2) Gunakan kacamata safety sebelum
melakukan pengukuran.
3) Bersihkan ujung konektor dan
lubang adaptor menggunakan one
click cleaner. LIGHT ZERO
dB
4) Nyalakan OPM dan atur lamda
sesuai dengan lamda downlink
yang digunakan oleh operator
Gambar 5.32 Hasil Pengukuran
telekomunikasinya, misalkan 1.490 OPM pada Saluran Online
nm. Sumber: Arif Muttakin (2022)
5) Baca hasil pengukuran yang memiliki
satuan dBm.
6) Catat hasil pengukuran.
