⌂ Panjang gelombang: 1310/1550 untuk single mode, 850/1300 untuk
multimode, dan 1625 untuk pengukuran online (live).
⌂ Distance range distance range harus di atas panjang
kabel yang akan kita ukur. Untuk kabel 100 meter, kita dapat
menggunakan distance range 300 m.
⌂ Pulse width: gunakan pulse width yang kecil untuk kabel dengan
jarak pendek; sebaliknya, gunakan pulse width yang besar untuk
kabel dengan jarak panjang. Untuk kabel 100 m, kita dapat
menggunakan 5 ns atau 10 ns.
⌂ Index of refraction: gunakan default yang terdapat pada alat ukur
apabila kalian tidak memiliki data kabel yang sedang diukur.

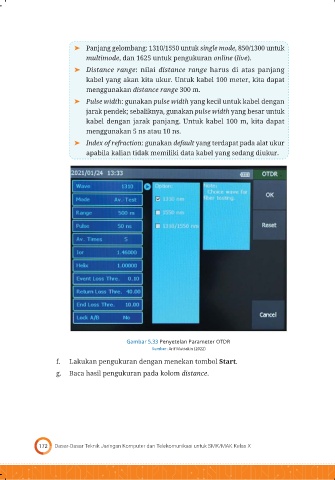

Gambar 5.33 Penyetelan Parameter OTDR
Sumber: Arif Muttakin (2022)
f. Lakukan pengukuran dengan menekan tombol Start.
g. Baca hasil pengukuran pada kolom distance.
