ACV
Ω

DCmA
DCV

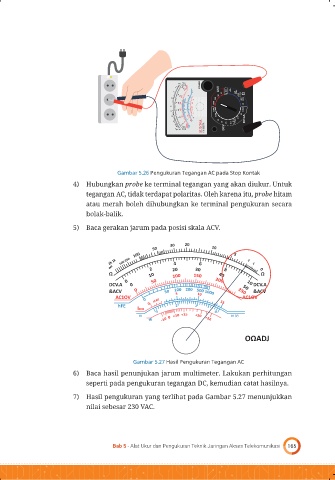

Gambar 5.26 Pengukuran Tegangan AC pada Stop Kontak
4) Hubungkan probe ke terminal tegangan yang akan diukur. Untuk
tegangan AC, tidak terdapat polaritas. Oleh karena itu, probe hitam
atau merah boleh dihubungkan ke terminal pengukuran secara
bolak-balik.

5) Baca gerakan jarum pada posisi skala ACV.

2k 1k
∞
Ω Ω
DCV.A DCV.A
&ACV &ACV
AC1OV AC1OV
LEAK
hFE
ICEO
LV LV (V)
dB
OΩADJ

Gambar 5.27 Hasil Pengukuran Tegangan AC

6) Baca hasil penunjukan jarum multimeter. Lakukan perhitungan
seperti pada pengukuran tegangan DC, kemudian catat hasilnya.

7) Hasil pengukuran yang terlihat pada Gambar 5.27 menunjukkan
nilai sebesar 230 VAC.

Bab 5 - Alat Ukur dan Pengukuran Teknik Jaringan Akses Telekomunikasi 165
