Page 174 - Dasar TKJ Kelas X
P. 174

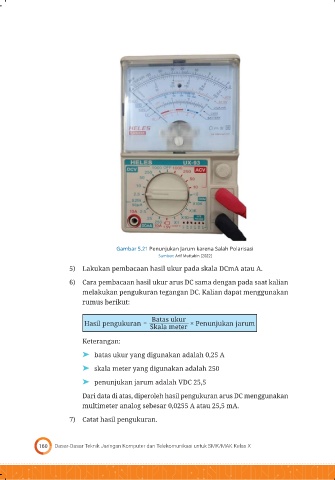

Gambar 5.21 Penunjukan Jarum karena Salah Polarisasi
Sumber: Arif Muttakin (2022)
5) Lakukan pembacaan hasil ukur pada skala DCmA atau A.
6) Cara pembacaan hasil ukur arus DC sama dengan pada saat kalian
melakukan pengukuran tegangan DC. Kalian dapat menggunakan
rumus berikut:
Batas ukur
Hasil pengukuran = × Penunjukan jarum
Skala meter
Keterangan:
⌂ batas ukur yang digunakan adalah 0,25 A
⌂ skala meter yang digunakan adalah 250
⌂ penunjukan jarum adalah VDC 25,5
Dari data di atas, diperoleh hasil pengukuran arus DC menggunakan
multimeter analog sebesar 0,0255 A atau 25,5 mA.
7) Catat hasil pengukuran.
160 Dasar-Dasar Teknik Jaringan Komputer dan Telekomunikasi untuk SMK/MAK Kelas X
