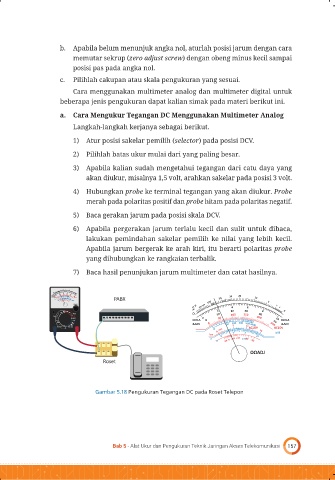

Page 171 - Dasar TKJ Kelas X

b. Apabila belum menunjuk angka nol, aturlah posisi jarum dengan cara
memutar sekrup (zero adjust screw) dengan obeng minus kecil sampai
posisi pas pada angka nol.
c. Pilihlah cakupan atau skala pengukuran yang sesuai.
Cara menggunakan multimeter analog dan multimeter digital untuk
beberapa jenis pengukuran dapat kalian simak pada materi berikut ini.

a. Cara Mengukur Tegangan DC Menggunakan Multimeter Analog
Langkah-langkah kerjanya sebagai berikut.

1) Atur posisi sakelar pemilih (selector) pada posisi DCV.
2) Pilihlah batas ukur mulai dari yang paling besar.

3) Apabila kalian sudah mengetahui tegangan dari catu daya yang
misaln ar sak volt.

4) Hubungkan probe ke terminal tegangan yang akan diukur. Probe
merah pada polaritas positif dan probe hitam pada polaritas negatif.

5) Baca gerakan jarum pada posisi skala DCV.
6) Apabila pergerakan jarum terlalu kecil dan sulit untuk dibaca,
lakukan pemindahan sakelar pemilih ke nilai yang lebih kecil.
Apabila jarum bergerak ke arah kiri, itu berarti polaritas probe
yang dihubungkan ke rangkaian terbalik.

7) Baca hasil penunjukan jarum multimeter dan catat hasilnya.

ACV
DCV
DCmA Ω

Gambar 5.18 Pengukuran Tegangan DC pada Roset Telepon
