d. Cara Mengukur Arus DC Menggunakan Multimeter Digital
Langkah-langkah kerjanya sebagai berikut.

1) Atur posisi sakelar pemilih (selector) pada posisi DCmA atau DCA.
2) Pilihlah batas ukur pada cakupan yang tepat atau di atas cakupan
yang diprediksi berdasarkan perhitungan arus secara teori.

3) Hubungkan probe ke terminal tegangan yang akan diukur. Probe
merah pada polaritas positif dan probe hitam pada polaritas negatif.

4) Baca hasil pengukuran yang muncul pada layar. Apabila hasil minus,
itu berarti polaritas probe yang dihubungkan ke rangkaian terbalik.

5) Hasil yang terlihat pada layar merupakan nilai hasil pengukuran.
6) Baca dan catat hasilnya.

0 0 -

1 1 0
2 2 00
3 3 000
4 4 0000 45.4
5 5 00000
PNPNPN
6 6 000000 1% E B
600 OFF 600 C
7 7 0000000 2% 200 200 E
20 200
8 8 00000000 5% 2 2m
9 9 000000000 10% 200m 20m
2M 200m
200K 1DA
20K NFD
2K 200 --

10A MAX MAX 600V
unfused 200mA MAX

10A COM VΩmA

1.5V

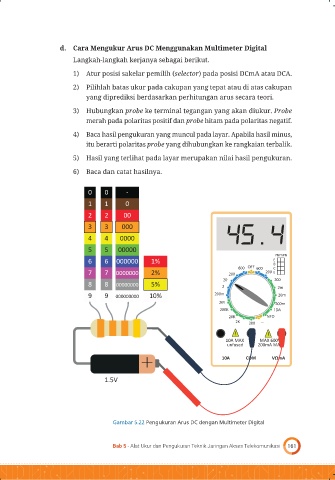

Gambar 5.22 Pengukuran Arus DC dengan Multimeter Digital
