4) Hubungkan probe ke terminal tegangan yang akan diukur. Probe
merah pada polaritas positif dan probe hitam pada polaritas negatif.

5) Baca hasil pengukuran yang muncul pada layar. Apabila hasilnya
minus, itu berarti polaritas probe yang dihubungkan ke rangkaian
terbalik.

6) Hasil yang terlihat pada layar merupakan nilai hasil pengukuran.
7) Baca dan catat hasilnya.

c. Cara Mengukur Arus DC Menggunakan Multimeter Analog
Langkah-langkah kerjanya sebagai berikut.

1) Atur posisi sakelar pemilih (selector) pada posisi DCmA atau DCA.
2) Pilihlah batas ukur pada cakupan yang tepat atau di atas cakupan
yang diprediksi berdasarkan perhitungan arus secara teori.

3) Hubungkan probe ke terminal tegangan yang akan diukur. Probe
merah pada polaritas positif dan probe hitam pada polaritas negatif.

ACV
DCV
DCmA Ω

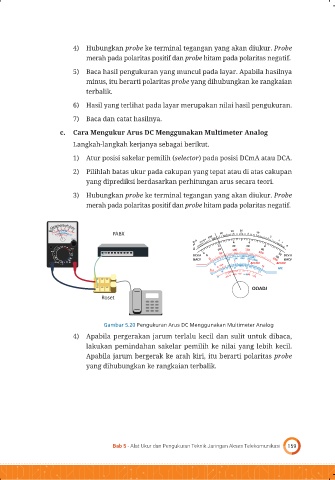

Gambar 5.20 Pengukuran Arus DC Menggunakan Multimeter Analog
4) Apabila pergerakan jarum terlalu kecil dan sulit untuk dibaca,
lakukan pemindahan sakelar pemilih ke nilai yang lebih kecil.
Apabila jarum bergerak ke arah kiri, itu berarti polaritas probe
yang dihubungkan ke rangkaian terbalik.

Bab 5 - Alat Ukur dan Pengukuran Teknik Jaringan Akses Telekomunikasi 159
