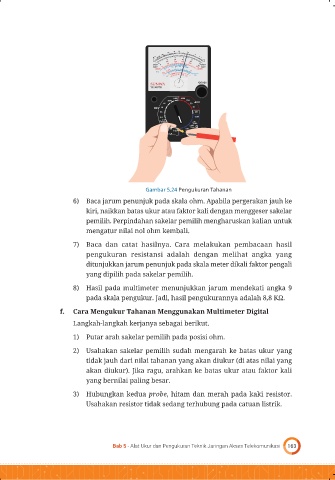

Gambar 5.24 Pengukuran Tahanan
6) Baca jarum penunjuk pada skala ohm. Apabila pergerakan jauh ke
kiri, naikkan batas ukur atau faktor kali dengan menggeser sakelar
pemilih. Perpindahan sakelar pemilih mengharuskan kalian untuk
mengatur nilai nol ohm kembali.
7) Baca dan catat hasilnya. Cara melakukan pembacaan hasil
pengukuran resistansi adalah dengan melihat angka yang
ditunjukkan jarum penunjuk pada skala meter dikali faktor pengali
yang dipilih pada sakelar pemilih.
8) Hasil pada multimeter menunjukkan jarum mendekati angka 9
pengukurann KΩ.

f. Cara Mengukur Tahanan Menggunakan Multimeter Digital
Langkah-langkah kerjanya sebagai berikut.

1) Putar arah sakelar pemilih pada posisi ohm.
2) Usahakan sakelar pemilih sudah mengarah ke batas ukur yang
tidak jauh dari nilai tahanan yang akan diukur (di atas nilai yang
akan diukur). Jika ragu, arahkan ke batas ukur atau faktor kali
yang bernilai paling besar.
3) Hubungkan kedua probe, hitam dan merah pada kaki resistor.
Usahakan resistor tidak sedang terhubung pada catuan listrik.
