valid pada pekerjaan kalian agar Bapak/Ibu Guru mudah untuk melakukan
koreksi. Kalian juga dapat menggunakan tabel bantu seperti pada contoh di
bawah.

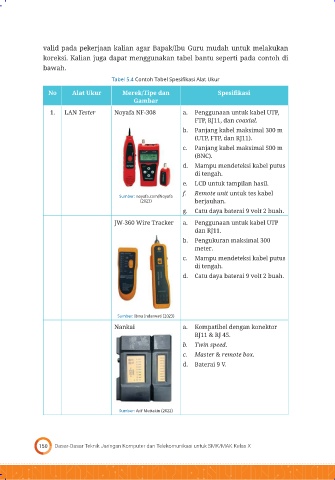

Tabel 5.4 Contoh Tabel Spesifikasi Alat Ukur

No Alat Ukur Merek/Tipe dan Spesifikasi
Gambar
1. LAN Tester Noyafa NF-308 a. Penggunaan untuk kabel UTP,
FTP, RJ11, dan coaxial.
b. Panjang kabel maksimal 300 m
(UTP, FTP, dan RJ11).
c. Panjang kabel maksimal 500 m
(BNC).
d. Mampu mendeteksi kabel putus
di tengah.
e. LCD untuk tampilan hasil.
f. Remote unit untuk tes kabel
Sumber: noyafa.com/Noyafa
(2023) berjauhan.
g. Catu daya baterai 9 volt 2 buah.
JW-360 Wire Tracker a. Penggunaan untuk kabel UTP
dan RJ11.
b. Pengukuran maksimal 300
meter.
c. Mampu mendeteksi kabel putus
di tengah.
d. Catu daya baterai 9 volt 2 buah.

Sumber: Ibnu Indarwati (2023)
Nankai a. Kompatibel dengan konektor
RJ11 & RJ 45.
b. Twin speed.
c. Master & remote box.
d. Baterai 9 V.

Sumber: Arif Muttakin (2022)
