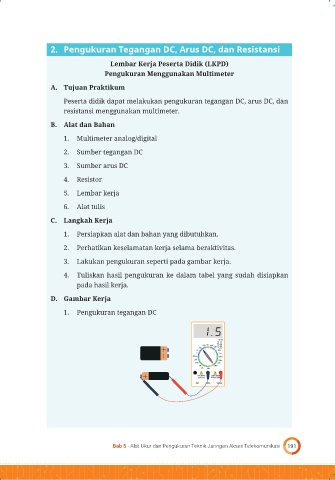

Page 205 - Dasar TKJ Kelas X

2. Pengukuran Tegangan DC, Arus DC, dan Resistansi

Lembar Kerja Peserta Didik (LKPD)
Pengukuran Menggunakan Multimeter

A. Tujuan Praktikum
Peserta didik dapat melakukan pengukuran tegangan DC, arus DC, dan
resistansi menggunakan multimeter.

B. Alat dan Bahan
1. Multimeter analog/digital

2. Sumber tegangan DC
3. Sumber arus DC

4. Resistor
5. Lembar kerja

6. Alat tulis

C. Langkah Kerja
1. Persiapkan alat dan bahan yang dibutuhkan.
2. Perhatikan keselamatan kerja selama beraktivitas.

3. Lakukan pengukuran seperti pada gambar kerja.
4. Tuliskan hasil pengukuran ke dalam tabel yang sudah disiapkan
pada hasil kerja.
D. Gambar Kerja

1. Pengukuran tegangan DC

1.5

PNPNPN
E
B
600 OFF 600 C
200 E
200
20 200
2 2m
200m 20m
2M 200m
200K 1DA
20K NFD
2K 200 --
10A MAX MAX 600V
unfused 200mA MAX
10A COM VΩmA
