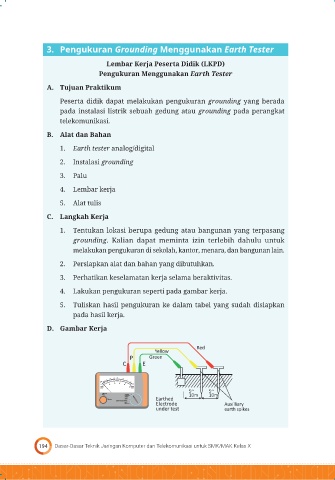

3. Pengukuran Grounding Menggunakan Earth Tester

Lembar Kerja Peserta Didik (LKPD)
Pengukuran Menggunakan Earth Tester

A. Tujuan Praktikum
Peserta didik dapat melakukan pengukuran grounding yang berada
pada instalasi listrik sebuah gedung atau grounding pada perangkat
telekomunikasi.

B. Alat dan Bahan
1. Earth tester analog/digital

2. Instalasi grounding
3. Palu

4. Lembar kerja
5. Alat tulis

C. Langkah Kerja

1. Tentukan lokasi berupa gedung atau bangunan yang terpasang
grounding. Kalian dapat meminta izin terlebih dahulu untuk
melakukan pengukuran di sekolah, kantor, menara, dan bangunan lain.

2. Persiapkan alat dan bahan yang dibutuhkan.
3. Perhatikan keselamatan kerja selama beraktivitas.

4. Lakukan pengukuran seperti pada gambar kerja.

5. Tuliskan hasil pengukuran ke dalam tabel yang sudah disiapkan
pada hasil kerja.
D. Gambar Kerja

Red
Yellow
P Green
C E

2k 1k ∞
Ω Ω
DCV.A DCV.A
&ACV &ACV
5~ 5~
PRESS TO
TEST 2000Ω 10m 10m
200Ω
20Ω Earthed
LOCK
EARTH VOLTAGE
Electrode Auxilliary
OFF
under test earth spikes
