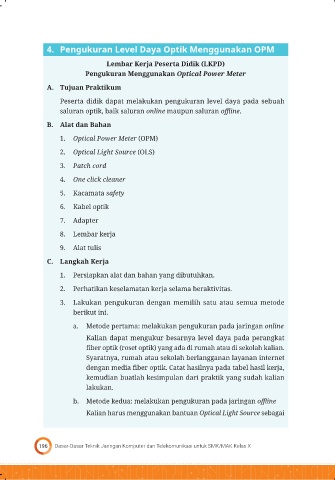

4. Pengukuran Level Daya Optik Menggunakan OPM

Lembar Kerja Peserta Didik (LKPD)
Pengukuran Menggunakan Optical Power Meter

A. Tujuan Praktikum
Peserta didik dapat melakukan pengukuran level daya pada sebuah
saluran optik, baik saluran online maupun saluran offline.

B. Alat dan Bahan
1. Optical Power Meter (OPM)

2. Optical Light Source (OLS)
3. Patch cord

4. One click cleaner
5. Kacamata safety

6. Kabel optik

7. Adapter
8. Lembar kerja

9. Alat tulis

C. Langkah Kerja
1. Persiapkan alat dan bahan yang dibutuhkan.
2. Perhatikan keselamatan kerja selama beraktivitas.

3. Lakukan pengukuran dengan memilih satu atau semua metode
berikut ini.

a. Metode pertama: melakukan pengukuran pada jaringan online
Kalian dapat mengukur besarnya level daya pada perangkat
fiber optik (roset optik) yang ada di rumah atau di sekolah kalian.
Syaratnya, rumah atau sekolah berlangganan layanan internet
dengan media fiber optik. Catat hasilnya pada tabel hasil kerja,
kemudian buatlah kesimpulan dari praktik yang sudah kalian
lakukan.

b. Metode kedua: melakukan pengukuran pada jaringan offline
Kalian harus menggunakan bantuan Optical Light Source sebagai
