tujuannya. Jika berada di luar jaringan, routing jaringannya akan diperiksa.
Dengan demikian, jika kalian berpikir tentang alamat IP, hal itu adalah
bagian dari protokol TCP/IP pada lapisan ketiga.

Pada materi tentang TCP, terdapat bahasan tentang header, IP pun
memiliki header.

a. IP Header
IP header memiliki ukuran 32 bit atau 4 byte.

Apakah Kalian Tahu?

⌂ Bit adalah bilangan biner dengan nilai 0 dan 1.

⌂ 1 byte sama dengan 8 bit. Berapa byte 32 bit?
⌂ 1 oktet sama dengan 8 bit. Jika alamat IP terdiri dari bilangan 32 bit,
berapa oktet alamat IP tersebut?

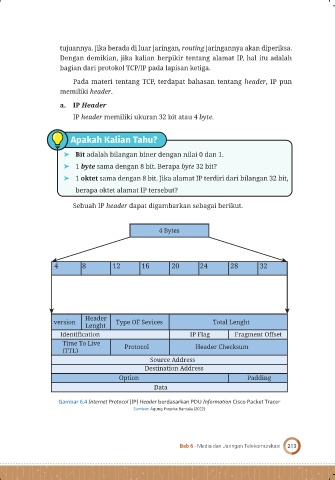

Sebuah IP header dapat digambarkan sebagai berikut.

4 Bytes

4 8 12 16 20 24 28 32

Header
version Type OF Sevices Total Lenght
Lenght
Identification IP Flag Fragment Offset
Time To Live Protocol Header Checksum
(TTL)
Source Address
Destination Address
Option Padding
Data

Gambar 6.4 Internet Protocol (IP) Header berdasarkan PDU Information Cisco Packet Tracer
Sumber: Agung Puspita Bantala (2022)
