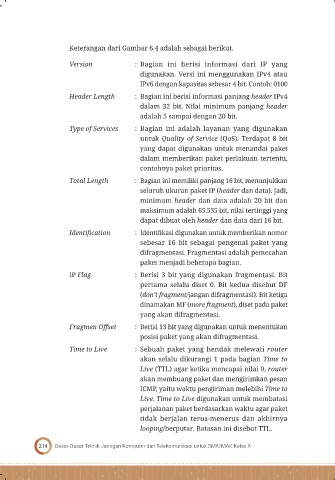

Page 228 - Dasar TKJ Kelas X

Keterangan dari Gambar 6.4 adalah sebagai berikut.

Version : Bagian ini berisi informasi dari IP yang
digunakan. Versi ini menggunakan IPv4 atau
IPv6 dengan kapasitas sebesar 4 bit. Contoh: 0100
Header Length : Bagian ini berisi informasi panjang header IPv4
dalam 32 bit. Nilai minimum panjang header
adalah 5 sampai dengan 20 bit.
Type of Services : Bagian ini adalah layanan yang digunakan
untuk Quality of Service (QoS). Terdapat 8 bit
yang dapat digunakan untuk menandai paket
dalam memberikan paket perlakuan tertentu,
contohnya paket prioritas.
Total Length : Bagian ini memiliki panjang 16 bit, menunjukkan
seluruh ukuran paket IP (header dan data). Jadi,
minimum header dan data adalah 20 bit dan
maksimum adalah 65.535 bit, nilai tertinggi yang
dapat dibuat oleh header dan data dari 16 bit.
Identification : Identifikasi digunakan untuk memberikan nomor
sebesar 16 bit sebagai pengenal paket yang
difragmentasi. Fragmentasi adalah pemecahan
paket menjadi beberapa bagian.
IP Flag : Berisi 3 bit yang digunakan fragmentasi. Bit
pertama selalu diset 0. Bit kedua disebut DF
(don’t fragment/jangan difragmentasi). Bit ketiga
dinamakan MF (more fragment), diset pada paket
yang akan difragmentasi.
Fragmen Offset : Berisi 13 bit yang digunakan untuk menentukan
posisi paket yang akan difragmentasi.
Time to Live : Sebuah paket yang hendak melewati router
akan selalu dikurangi 1 pada bagian Time to
Live (TTL) agar ketika mencapai nilai 0, router
akan membuang paket dan mengirimkan pesan
ICMP, yaitu waktu pengiriman melebihi Time to
Live. Time to Live digunakan untuk membatasi
perjalanan paket berdasarkan waktu agar paket
tidak berjalan terus-menerus dan akhirnya
looping/berputar. Batasan ini disebut TTL.

214 Dasar-Dasar Teknik Jaringan Komputer dan Telekomunikasi untuk SMK/MAK Kelas X
