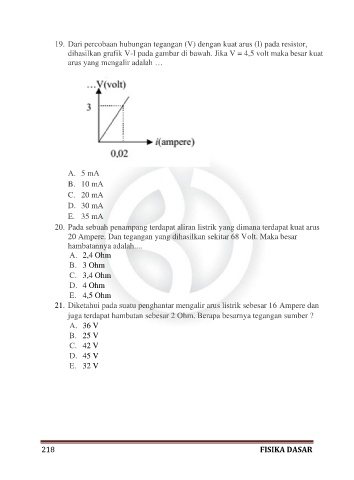

Page 23 - FISDA BAB 8
P. 23
19. Dari percobaan hubungan tegangan (V) dengan kuat arus (I) pada resistor,
dihasilkan grafik V-I pada gambar di bawah. Jika V = 4,5 volt maka besar kuat
arus yang mengalir adalah …
A. 5 mA
B. 10 mA
C. 20 mA
D. 30 mA
E. 35 mA
20. Pada sebuah penampang terdapat aliran listrik yang dimana terdapat kuat arus
20 Ampere. Dan tegangan yang dihasilkan sekitar 68 Volt. Maka besar
hambatannya adalah....
A. 2,4 Ohm
B. 3 Ohm
C. 3,4 Ohm
D. 4 Ohm
E. 4,5 Ohm
21. Diketahui pada suatu penghantar mengalir arus listrik sebesar 16 Ampere dan
juga terdapat hambatan sebesar 2 Ohm. Berapa besarnya tegangan sumber ?
A. 36 V
B. 25 V
C. 42 V
D. 45 V
E. 32 V
218 FISIKA DASAR
